一、仪器基本信息

仪器型号：X‐RAD 225

生产厂家：PXI

购置时间：2025.02

所属技术服务部：实验动物技术服务部

放置位置：动物楼1楼101室

管理人员：李增民  13970775604                      欧阳经鑫  15797670813

仪器规格&技术指标：

•X射线球管的主要性能：最高电压为225kV，最高电流为17.7mA，最大功率为4.2kW；经过0.3mm 铜或铝合金过滤片，保证输出的Ｘ射线具有合适的能量和穿透力，相当甚至超过钴和铯辐射源的辐照效果（生物学效应）。

•辐照剂量：剂量率范围为0.01-50 Gy/min，通过调节管电压、管电流和样品所在载物台等可获得不同的辐照剂量率；在碳化硼材质的RAD+反射体装置内，能容纳过滤小鼠笼或3块以上96孔板，水平剂量均一性在95%以上。

•配备小鼠分隔式全身辐照鼠笼。

•配置安全联锁和故障报警功能，配备防辐射铅服。

•软件系统：具有触屏控制系统，通过“STOP”健可随时停止辐照进程；具备剂量和时间双重反馈控制模式，既可以设定辐照时间、也可以设定辐照剂量。

•冷却系统：采用双重水冷-风冷系统。

仪器应用：小动物X射线辐照仪可进行大小鼠和细胞辐照等，应用于肿瘤、DNA损伤、免疫学、干细胞、基因治疗、骨髓移植等研究领域。

二、仪器操作流程

X‐RAD 225辐照仪 简要操作说明

1. 开机

a. 接通墙壁空开

b. 将设备“钥匙开关”拧至 ON 的位置，即开机

2. 登录帐户

输入用户名default/密码default

3. 选择程序

a. 登录系统后，选择 Recall Program, 调取所需程序(若为超级用户，可在 Set Program 中输入新程序)

b. 选择所需的程序后进入照射界面，如若界面提示需要 Warm up，点击屏幕下方“继续”，检查各参数（电压、电流、Filter、FSD， 预热过程可忽略各参数，但须确保样品此时还未放入照射室）

c. 点击“X‐Ray ON”, 3 秒后系统开始升压，顶部指示灯亮起。

4. 照射结束后若接下来无人再使用设备，可直接将“钥匙开关”拧至 OFF 位置，此时散热器仍继续散热，待预热散尽后散热器将自动关闭。

注：此时不能将墙壁空开关闭，否则散热器将停止工作，此时设备运行产生的热将无法充分散出。

三、注意事项

1.请穿好防护服，做好个人防护！

2. 参照清华大学实验动物中心的剂量率：小鼠剂量率默认为~0.86Gy/min，225kV细胞剂量率默认为~11.2Gy/min。 照射细胞/材料放置在第6层，参数为225kV，17.7mA，剂量率是~11.2Gy/min；照射小鼠，放置在第1层，照射剂量率都会调整到~0.86Gy/min。其他剂量率，如3.45Gy/min，2Gy/min有部分实验室使用过，其他剂量率需要现场测试确定，需要时间较长。

3.辐照剂量换算详见赣南医科大学仪器共享平台https://gmu.gstar-info.com中PXi 生物学X射线辐照仪共享的附件电子表格。

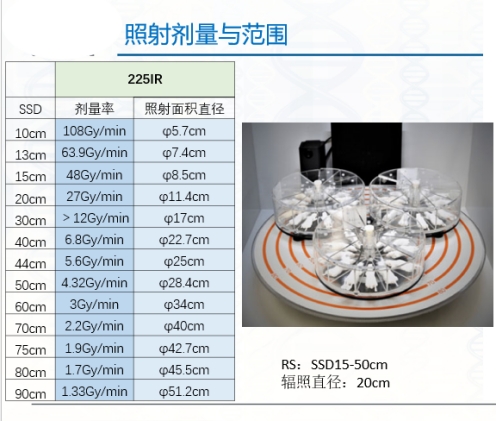

4.照射剂量与范围见下图
